调节型电动阀门控制器(YHBS)



查看说明书

说明书下载

概述:

        YHBS型控制器是依外输入4~20mA控制电流控制阀门开度的电动阀门控制器。它与普通电动阀门一起构成可调节型电动阀门系统。其外输入控制电流可由计算机、PLC或自动化仪表(以下统称控制系统)给定,控制器比较外输入给定电流和阀位电流,确定阀门运动与否 ,直至阀门开度与给定电流的定义开度一致。在手动方式下,该控制器保留了YHA型控制器的一切功能。

特点:

    1.开度数字显示,零点满度自动设定。开、关到位、 外控/本机、力矩/保护LED显示

    2.按键音提示;开、关向出力矩保护及事故电机过电流、电机过热、堵转等保护声光报警带消音功能

    3.开、关向工作过程闪光提示。

    4.根据外控输入自动调节阀门开度。

    5.电源相序自动逻辑校正。

    6.外形及安装尺寸、外电路接线与前期产品完全兼容利于老用户产品更新换代。

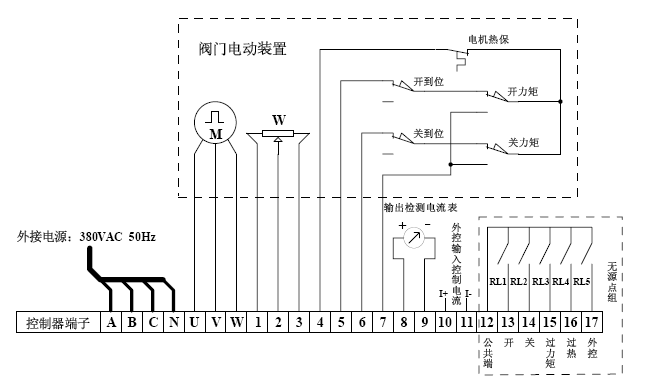

控制器外接线图例

控制器外型尺寸图(单位mm)



技术数据:

     1.电源电压:220V/50Hz 单相

                             380V/50H 三相四线

     2.控制电流见表:

型号

控制电流(A

YHBS-2

I<5

YHBS-3

I<10

YHBS-4

I<16

     3.输入控制信号:4~20mA,输入阻抗:≤200Ω

     4.输出反馈电流:4~20mA,负载能力:≥250Ω

     5.工作环境:

  • 环境温度:-10~+40℃

  • 相对湿度:≤80% 20℃±5℃

  • 周围不含有强腐蚀性、易燃易爆介质

    6.灵敏度及死区:根据不同的系统自动调整。
