Profibus-DP

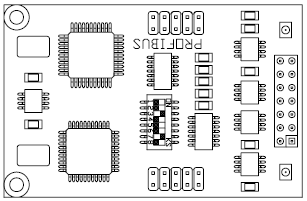

模块示意图

概述:

    Profibus模块遵从Profibus分散外围设备(DP)规范。它可以安装在阀门电动装置(以下简称电装)上,实现与Profibus DP主站的通讯。通过Profibus来控制阀门的动作。模块与主站之间采用两线制RS485总线连接。模块安装在电装的密封电器控制腔体内。出厂后,参数的设置与调整通过PROFIBUS接口进行。

    模块电路由两部分组成,一部分采集I/O数据、对电装进行电气控制,另一部分完成Profibus接口任务:收集电装数据同时向电装发送控制指令。这两部分别装有独立的处理器。

    Profibus DP主站可以命令装有模块的电装进行开阀、关阀、停止、ESD操作或者运行到某个指定位置。另外,主站还可以读取与电装有关的数字量和模拟量信息。如果还安装了其他扩展接口板,如I/O扩展板或者数据记录器等,主站也可以通过模块对其进行控制或读写操作。

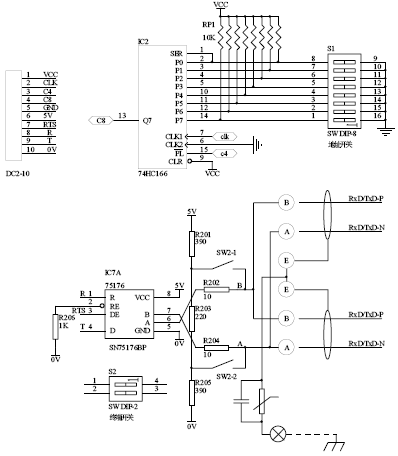

通讯接口电原理图
